Boîtier de scène Dante avec 16 entrées / 16 sorties Tascam
Boîtier de scène Dante avec 16 entrées / 16 sorties Tascam en détail
Entrées et sorties analogiques pour réseaux Dante
Une qualité audio exceptionnelle, dès l’origine

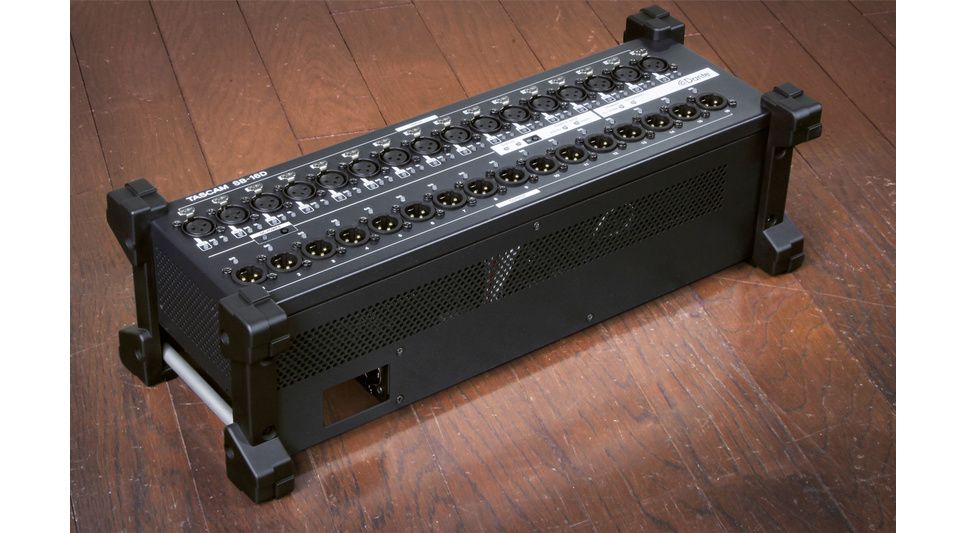

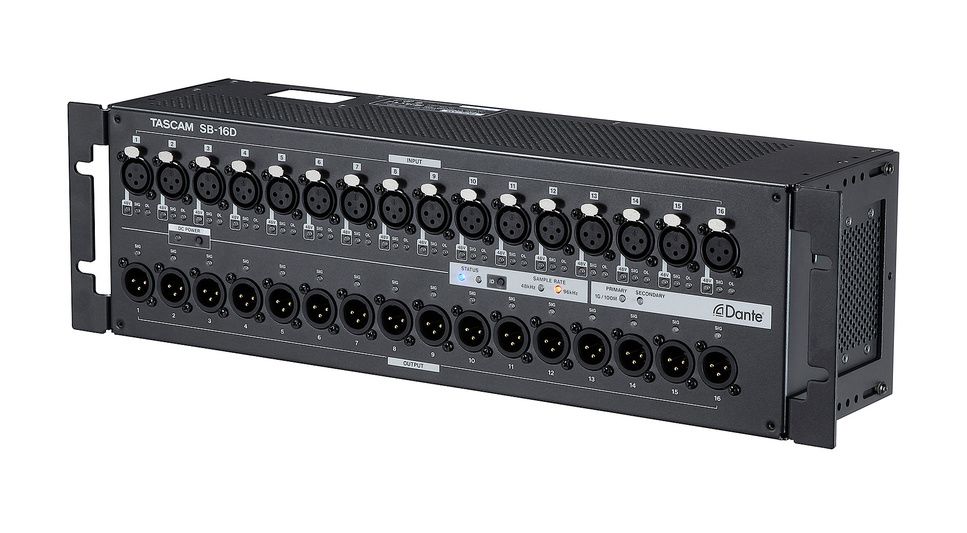

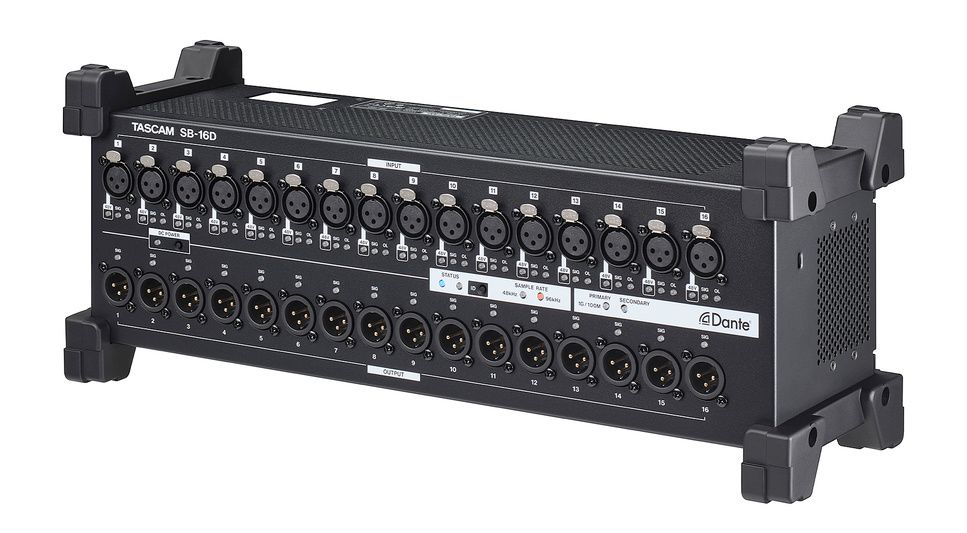

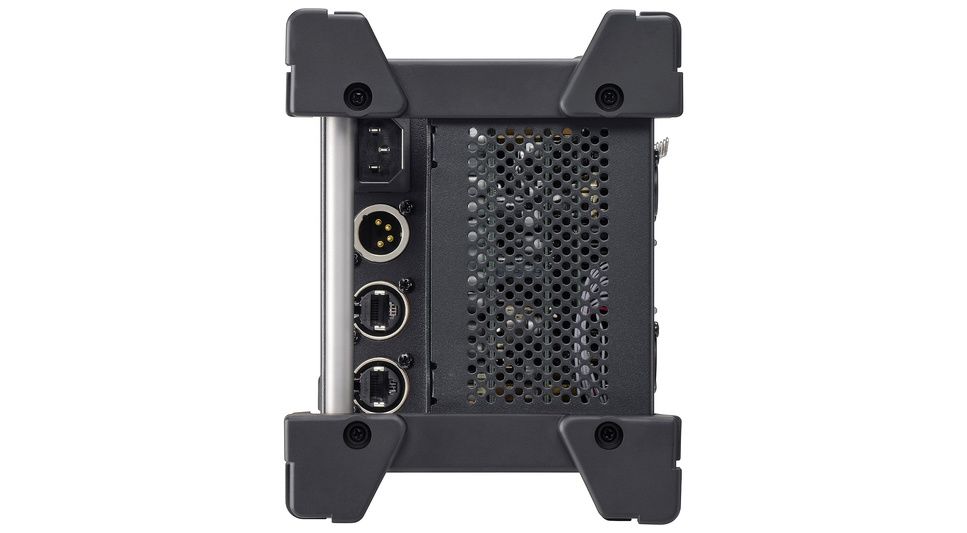

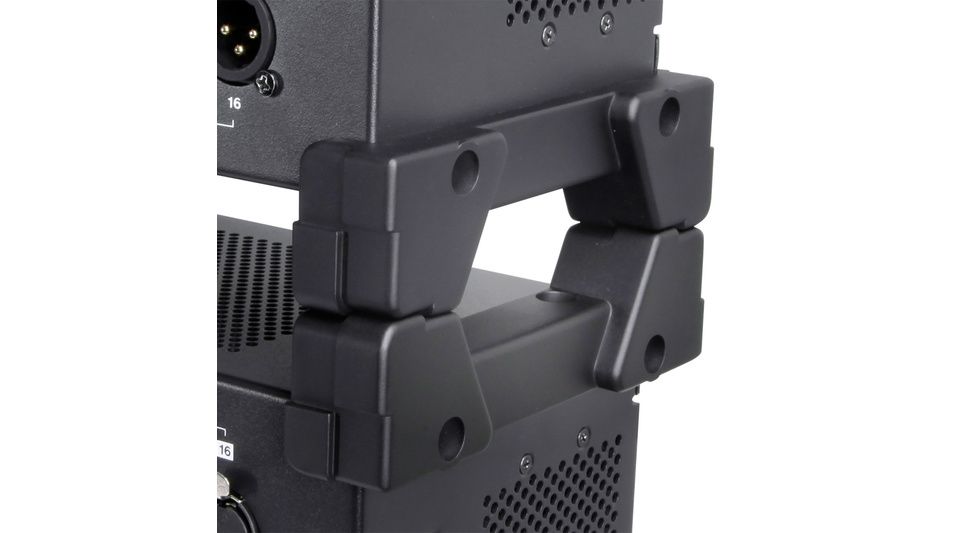

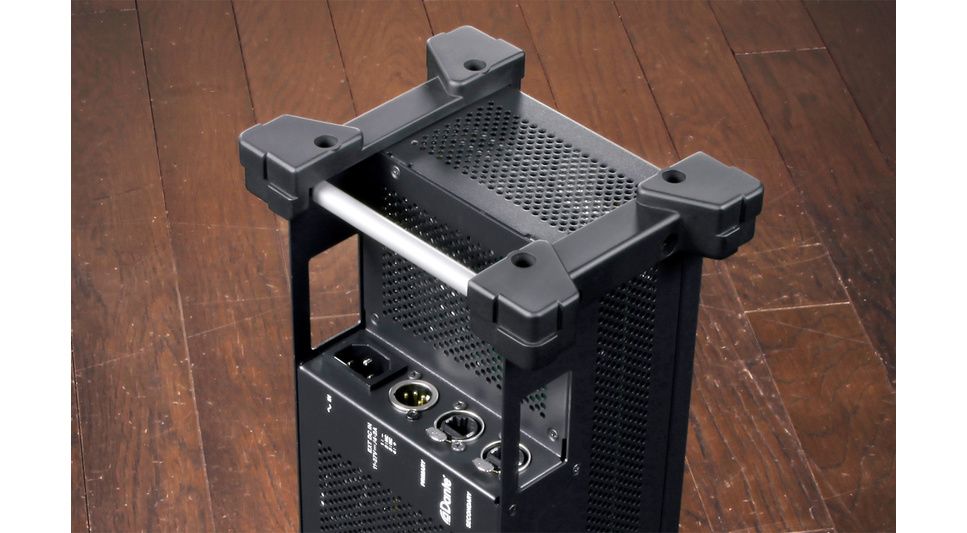

Le SB-16D est un boîtier de scène actif Dante, doté de 16 entrées et de 16 sorties analogiques. Grâce à ses convertisseurs A/N 32 bits et à ses préamplis micro HDIA de Classe 1, le SB-16D capte les signaux audio avec la meilleure qualité audio possible, dès l’origine du chemin du signal. Vous pouvez en utiliser plusieurs simultanément dans un même réseau Dante – posés au sol ou montés en rack.

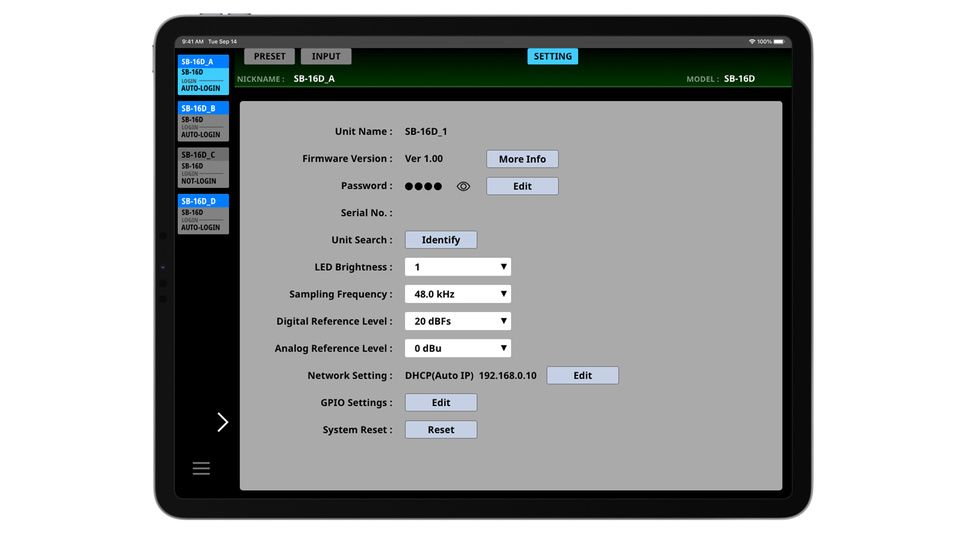

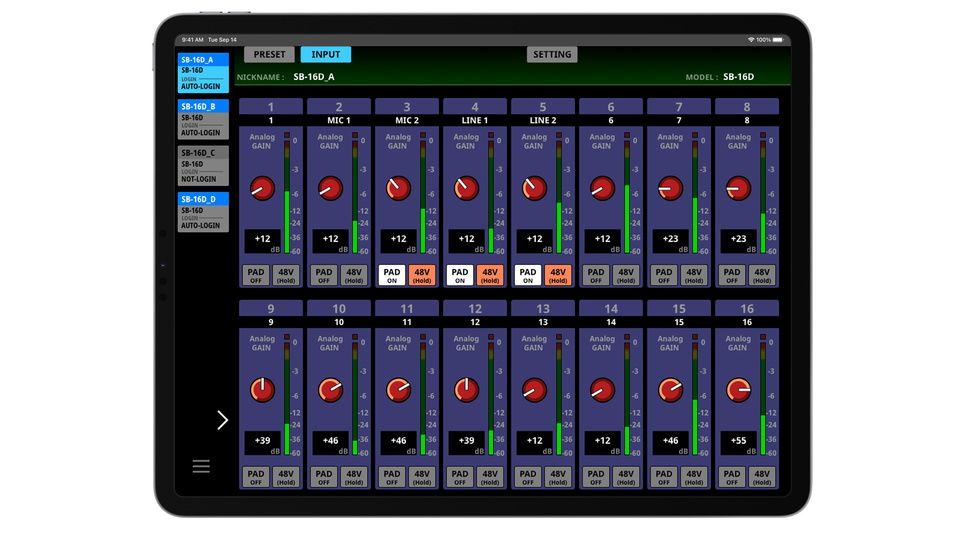

Proposant les mêmes performances et la même qualité de fabrication que les consoles pour sonorisation live Tascam Sonicview, le SB-16D permet de profiter de tous les avantages des réseaux audio Dante, avec en plus une intégration facile avec les consoles Sonicview et les autres produits Dante proposés par Tascam – et d’autres fabricants.

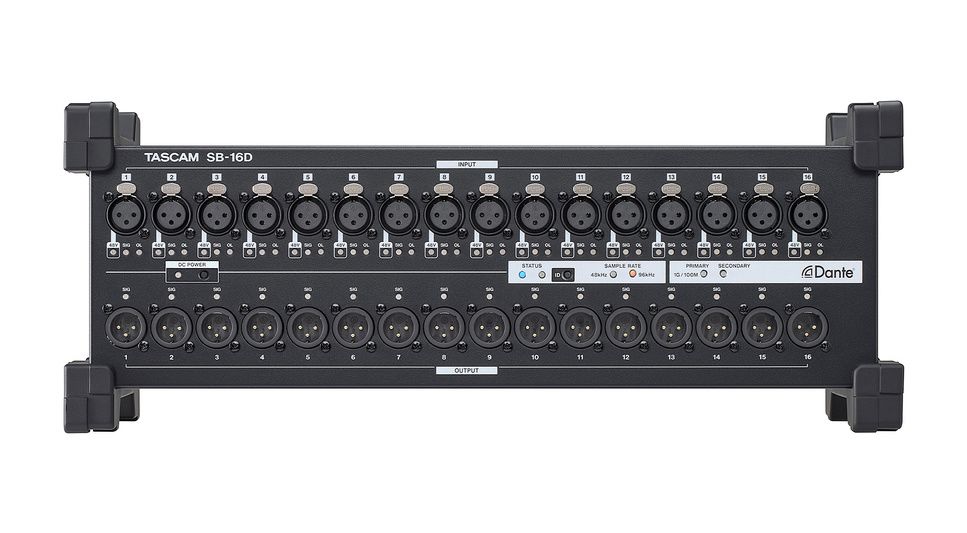

| Entrées et sorties audio analogiques |
|---|
| Entrées Mic/Ligne (symétriques, INPUT 1–16) |
XLR-3-31 (1 : masse, 2 : point chaud, 3 : point froid) |
| Niveau maximal d’entrée |
+12 dBu (TRIM sur minimum, PAD désactivé)
+32 dBu (TRIM sur minimum, PAD activé) |
| Niveau minimal d’entrée |
–62 dBu (TRIM sur maximum, PAD désactivé)
–42 dBu (TRIM sur maximum, PAD activé) |
| Impédance d’entrée |
≥5 kΩ |
| Sorties ligne (symétriques, OUPUT 1–16) |
XLR-3-32 (1 : masse, 2 : point chaud, 3 : point froid) |
| Niveau maximal de sortie (commutable) |
+15 dBu (Ref(D) : –9 dBFS, Ref(A) : +6 dBu)
+18 dBu (Ref(D) : –14 dBFS, Ref(A) : +4 dBu)
+20 dBu (Ref(D) : –16 dBFS, Ref(A) : +4 dBu)
+18 dBu (Ref(D) : –18 dBFS, Ref(A) : 0 dBu)
+20 dBu (Ref(D) : –20 dBFS, Ref(A) : 0 dBu)
+22 dBu (Ref(D) : –18 dBFS, Ref(A) : +4 dBu)
+24 dBu (Ref(D) : –20 dBFS, Ref(A) : +4 dBu) |
| Niveau maximal de sortie (commutable) |
+6 dBu (Ref(D) : –9 dBFS)
+4 dBu (Ref(D) : –14 dBFS, –16 dBFS
+4 dBu ou 0 dBu (Ref(D) : –18 dBFS, –20 dBFS) |
| Impédance de sortie |
≤ 100 Ω |
| Entrées et sorties audio numériques |
|---|
| Dante PRIMARY/SECONDARY |
etherCON, compatible CAT5e |
| Nombre de canaux audio |
64 canaux (48 kHz)
32 canaux (en 96 kHz) |
| Modes pris en charge |
Mode redondant, mode commuté |
| Norme compatible |
Gigabit Ethernet (1000BASE-T (IEEE 802.3ab) |
| Câble recommandé |
Cat5e (paire torsadée blindée) ou supérieur |

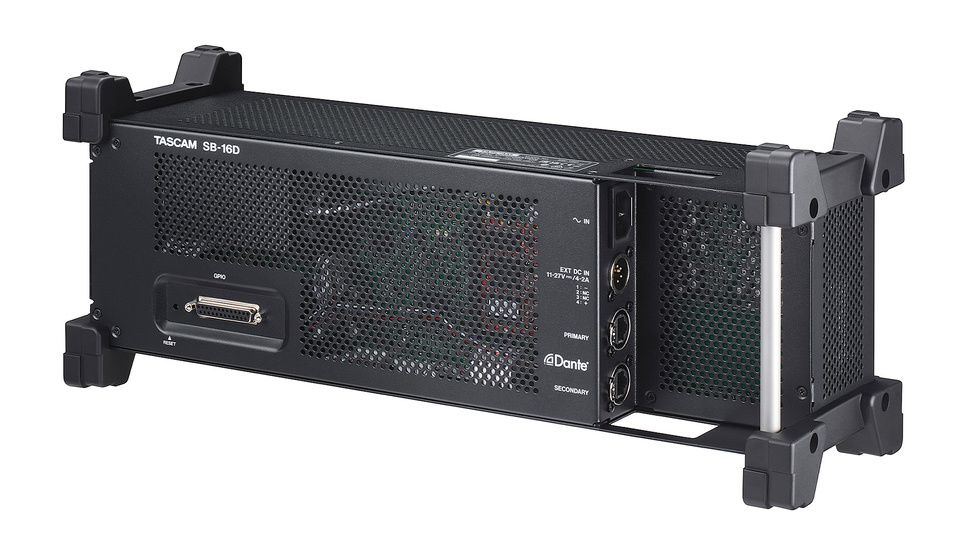

| Autres entrées et sorties |
|---|
| GPIO |
Sub-D 25 broches, (8 entrées / 8 sorties, femelle, format en pouces) |
| Circuit d’entrée |
Pull-up (5 V) |
| Circuit de sortie |
Collecteur ouvert
Impédance de sortie : 10 Ω
Résistance de tension : 20 V
Courant de sortie maximal : 35 mA |
| Courant d’alimentation maximal (5 V) |
50 mA |
| Caractéristiques audio |
|---|
| Bruit d’entrée équivalent |
≤ –128 dBu |
| Réponse en fréquence (entrée micro/ligne ou Dante à sortie ligne) |
20 Hz – 20 kHz +0/–0,5 dB (en 48 kHz, selon JEITA)
20 Hz – 40 kHz +0/–1 dB (96 kHz, selon JEITA) |
| Gamme dynamique |
≥ 110 dB (entrée micro/ligne à sortie Dante, PAD désactivé, TRIM min., Ref(D) –20 dBFS, JEITA)
≥ 111 dB (entrée Dante à sortie ligne, 48 kHz, JEITA)
≥112 dB (entrée Dante à sortie ligne, 96 kHz, JEITA) |
| Taux de distorsion |
≤ 0,002 % (entrée micro/ligne à sortie Dante, signal d’entrée de +4 dBu, PAD désactivé, TRIM min., JEITA)
≤ 0,002 % (entrée Dante à sortie ligne, signal de sortie de 0 dBFS, JEITA) |
| Séparation des canaux |
≥ –100 dB (entrée micro/ligne à sortie ligne, 1 kHz sinusoïdal, JEITA) |
| Remarque : 0 dBu = 0,775 Vrms Ref(D) : niveau de référence numérique |
| Alimentation et divers |
|---|
| Alimentation secteur |
100–240 V, 50/60 Hz |
| Alimentation en tension continue |
Tension continue comprise entre 11 V / 4 A et 27 V / 2 A |
| Consommation de puissance |
44 W |
| Dimensions hors-tout (L × H × P) |
Avec les pieds : 454 mm × 140 mm × 180 mm
Avec les oreilles de rack : 483 mm × 132 mm × 120 mm |
| Masse |
4,5 kg |
| Température de fonctionnement |
0–40 °C |
