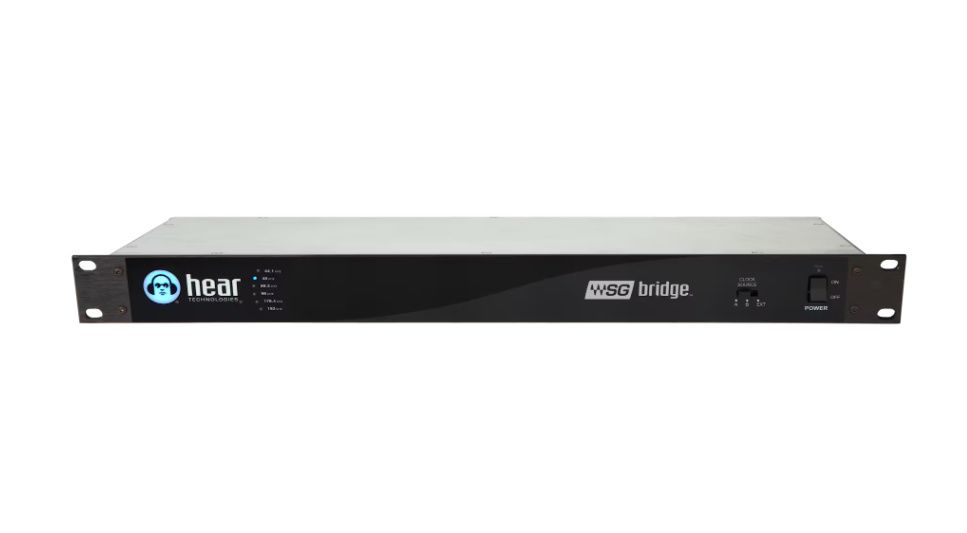

WV-SGBRI-SG - Convertisseur 1U WSG vers Dante 64x64 canaux WAVES

Intégrez les plug-ins Waves puissants et primés à votre réseau Dante grâce au WSG Bridge montable en rack. Parfaitement compatible SoundGrid et Dante, le WSG Bridge achemine bidirectionnellement jusqu'à 64 canaux entre les réseaux Dante et SoundGrid pour le traitement, l'interfaçage audio et bien plus encore.

De plus, l'utilisation d'un serveur Waves SoundGrid dédié à l'exécution des plug-ins Waves et tiers SoundGrid permet d'obtenir des capacités de traitement à ultra-faible latence pour un maximum de 64 canaux de votre réseau Dante.

Caractéristiques principales :

Intégrez le son primé des plug-ins Waves à vos réseaux Dante
64 canaux audio bidirectionnels entre Dante et SoundGrid
Port d'alimentation redondant (en option, à acheter séparément)
Compatible avec les fréquences d'échantillonnage de 44,1 kHz à 96 kHz
Boîtier robuste 1U montable en rack
Source d'horloge : SoundGrid/Dante, et synchronisation via Ethernet

Latence

Latence typique Dante vers WSG ou WSG vers Dante :
- 0,787 ms @ 44,1 kHz
- 0,778 ms @ 48,0 kHz
- 0,580 ms @ 88,2 kHz
- 0,520 ms @ 96,0 kHz
Pour un aller-retour, la latence est exactement double
Ne comprend pas le temps de conversion A/N ou N/A ni le temps de traitement des plug-ins

Source d'horloge

A : Entrée "A" comme horloge maître (Dante)
B : Entrée "B" comme horloge maître (WSG)
EXT : Future entrée d'horloge externe (en option, future carte d'entrée/sortie wordclock externe)

Fréquence d'échantillonnage

44,1 kHz, 48 kHz, 88,2 kHz, 96 kHz, 176,4 kHz, 192 kHz

Port USB

USB 2.0 (pour les mises à jour du firmware et la connectivité future)

Emplacements pour cartes

Chaque emplacement peut accueillir une carte d'entrée/sortie analogique ou numérique, une carte de sortie ou une carte réseau de mixage 8 ports

Entrée HBUS

Jack RJ45 8 broches (pour une future extension)

Sortie HBUS

Jack RJ45 8 broches (pour une future extension)

Carte SoundGrid Waves

Entrées audio : 64 canaux via connecteur RJ45 8 broches Ethernet 1000BaseT pour réseau audio WSG
Sorties audio : 64 canaux via connecteur RJ45 8 broches Ethernet 1000BaseT pour réseau audio WSG
Fréquences d'échantillonnage prises en charge : 44.1 kHz, 48 kHz, 88.2 kHz, 96 kHz

Carte Dante

Entrées audio : 64 @ 44.1kHz ou 48kHz ; 32 @ 88.2kHz ou 96kHz (jack RJ45 8 broches Ethernet 100BaseT ou 1000BaseT pour réseau audio Dante)
Sorties audio : 64 @ 44.1kHz ou 48kHz ; 32 @ 88.2kHz ou 96kHz (jack RJ45 8 broches Ethernet 100BaseT ou 1000BaseT pour réseau audio Dante)
Fréquences d'échantillonnage prises en charge : 44.1kHz, 48kHz, 88.2kHz, 96kHz

Physique

Dimensions : 1.75” (44.5 mm) de hauteur x 19” (483 mm) de largeur x 8.5” (216 mm) de profondeur
Poids : 6.3 lb (2.8 kg)
Montage : Montage en rack standard 1U

Alimentation

Alimentation requise : Principale (alimentation principale) : 48 VDC, 400 mA. Secondaire (alimentation redondante) : 48 VDC, 400 mA
Alimentation externe requise : Tension d'entrée : 100 VAC à 240 VAC, 50/60 Hz
