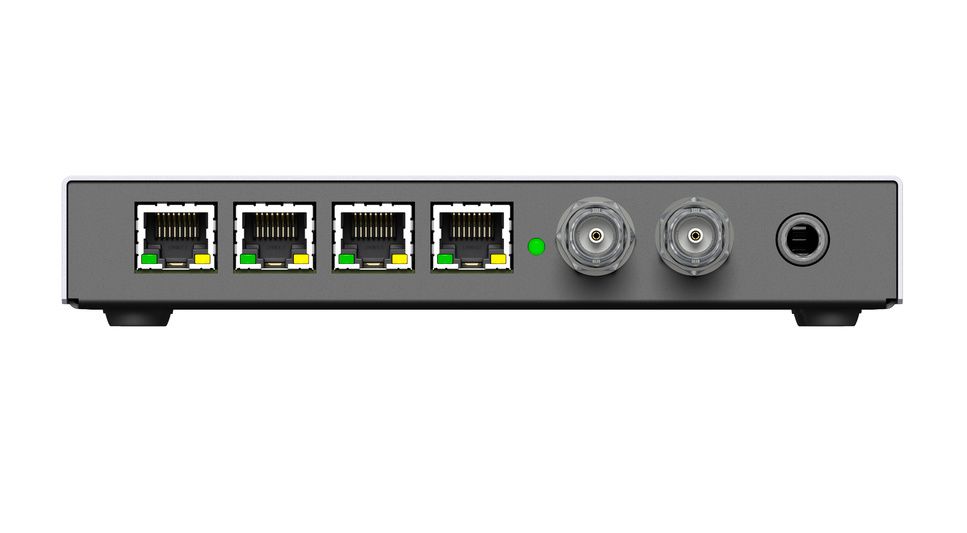

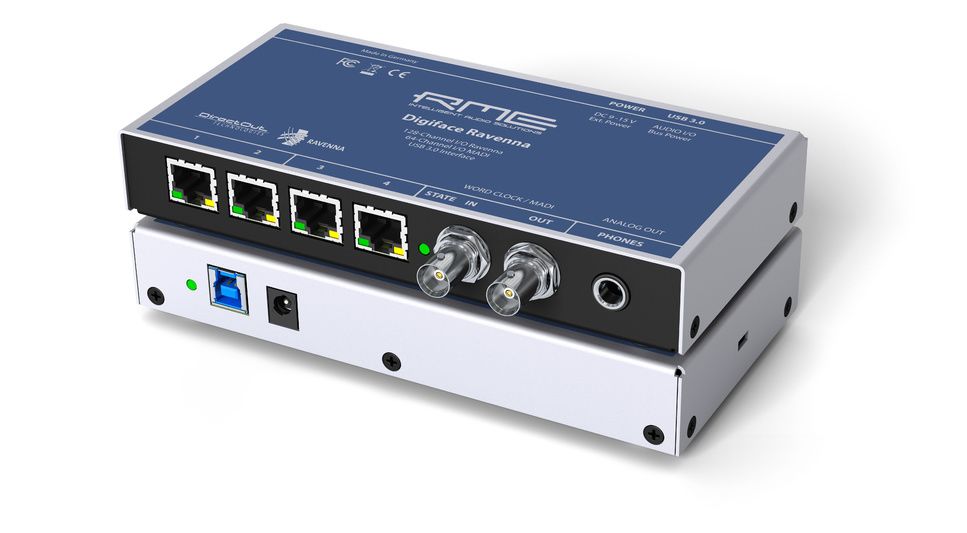

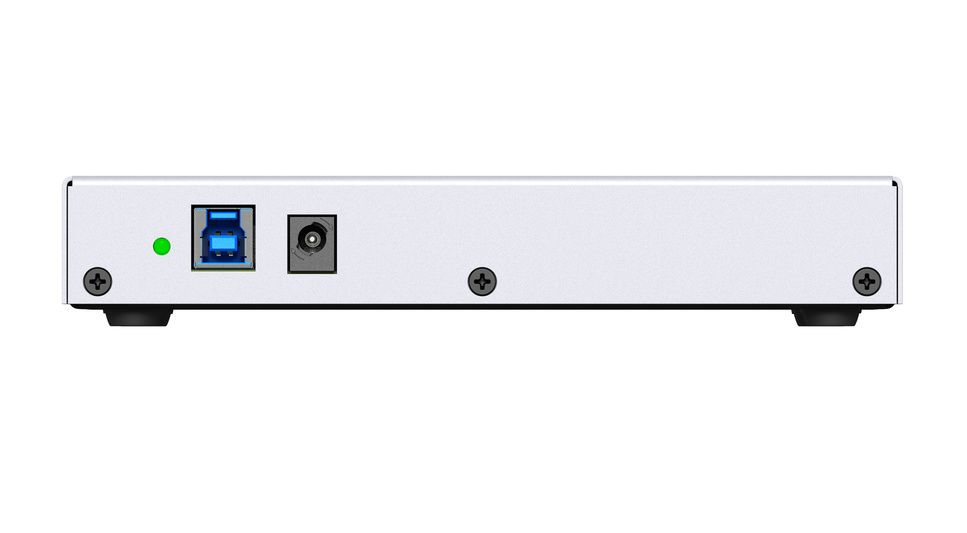

Port Ethernet Gigabit
RJ45
100 Mbit/s, 1 Gbit/s
DEL de port standard : jaune connecté, vert transmission de données
Prend en charge les câbles droits et croisés (Auto MDI-X)
Contrôle à distance de l'unité basé sur le réseau (TotalMix Remote)
Module RAVENNA
Prise en charge de RAVENNA, AES67, ST 2110-30 / -31, ST 2022-7
Network Layer 3
Modes : Commuté et redondance selon ST 2022-7
32 flux
128 canaux Single Speed, 64 canaux Double Speed, 32 canaux Quad Speed
Sources d'horloge : PTP, interne
Taux d'échantillonnage : 44,1, 48, 88,2, 96, 176,4, 192 kHz, +/-12,5 %.
Routage : Matrice de routage basée sur les canaux
Configuration : Navigateur GUI, contrôle globcon, NMOS IS-04 / IS-05
Entrée MADI
Coaxiale via BNC, 75 Ohm, selon AES10-1991
Etage d'entrée à haute sensibilité (< 0,2 Vpp)
Accepte le mode 56 canaux et 64 canaux, plus 96k Frame
Standard : jusqu'à 64 canaux 24 bits 48 kHz
S/MUX : jusqu'à 32 canaux 24 bits 96 kHz
S/MUX4 : jusqu'à 16 canaux 24 bits 192 kHz
Plage de verrouillage : 25 kHz - 54 kHz
Sortie MADI
Coaxiale via BNC, 75 Ohm, selon AES10-1991
Tension de sortie 400 mVpp
Longueur de câble : jusqu'à 50 m
Mode de génération 56 canaux et 64 canaux, plus 96k Frame
Standard : jusqu'à 64 canaux 24 bits 48 kHz
S/MUX / 96k Frame : jusqu'à 32 canaux 24 bit 96 kHz
S/MUX4 : jusqu'à 16 canaux 24 bit 192 kHz
Sortie analogique Phones 129/130
Gamme dynamique (DR) : 110 dB RMS non pondéré, 113 dBA
Réponse en fréquence à 44,1 kHz, -0,5 dB : 0 Hz - 20,8 kHz
Réponse en fréquence à 96 kHz, -0,5 dB : 0 Hz - 45 kHz
Réponse en fréquence à 192 kHz, -1 dB : 0 Hz - 89 kHz
THD à -1 dBFS : - 96 dB, 0,0016 %.
THD+N @ -1 dBFS : - 95 dB, 0,0017 %.
Séparation des canaux : > 100 dB
Sortie : Jack TRS 6,3 mm, asymétrique
Impédance de sortie : 2 Ohm
Niveau de sortie à 0 dBFS, charge de 1 kOhm : +9,5 dBu
Puissance maximale à 0,1% THD : 50 mW
Entrée Word Clock
BNC, non terminé (10 kOhm)
Terminaison interne commutable 75 Ohm
Détection automatique de la vitesse double/quad et conversion en vitesse unique
Sortie Word Clock
BNC
Niveau maximum : 5 Vss
Niveau avec terminaison 75 Ohm : 4.0 Vss
Impédance interne : 10 Ohm
Sortie analogique Phones 129/130
Gamme dynamique (DR) : 110 dB RMS non pondéré, 113 dBA
Réponse en fréquence @ 44,1 kHz, -0,5 dB : 0 Hz - 20,8 kHz
Réponse en fréquence à 96 kHz, -0,5 dB : 0 Hz - 45 kHz
Réponse en fréquence @ 192 kHz, -1 dB : 0 Hz - 89 kHz
THD@-1dBFS:-96dB,0.0016%
THD+N @ -1 dBFS : -95 dB, 0,0017 %.
Séparation des canaux : > 100 dB
Sortie : Jack TRS 6,3 mm, asymétrique
Impédance de sortie : 2 Ohm
Niveau de sortie à 0 dBFS, charge de 1 kOhm : +9,5 dBu
Puissance maximale à 0,1% THD : 50 mW
Numérique
Horloges : Interne, RAVENNA (PTP), mot, MADI
Fréquences d'échantillonnage prises en charge : 44,1 kHz à 192 kHz
